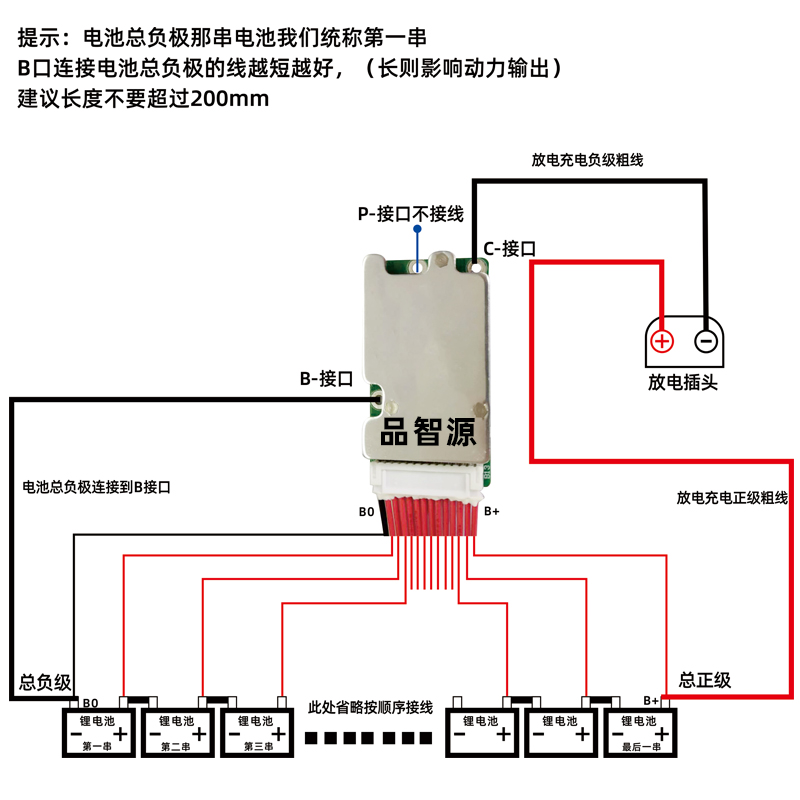

品智源PZY13B9同口接線圖

13串  同口   20A

感謝選用品智源保護板

不同廠家的排線不一定通用，請確保使用配套排線；排線不可漏接、跳串或接錯，未按正確接線插入保護板會發熱燒壞二極管和IC照成損壞【14串16串17串個別板型集成IC原因需跳線，請視為正常請按配套排線順序接線（排線數量為串數上多一根）】

接線流程

1. 接排線之前確保排線沒有插入保護板；

2. 排線應從細黑線開始連接到電池總負極：數過來第二根接第一串正極與第二串負極連接處：第三根接第二串正極與第三串負極連接處（依次類推持續往下接）

3. 接好后萬用表放在黑色排線上另一根表筆持續往下一個測量電壓，累計疊加下一串電壓，電壓需在范圍內，電壓【三元鋰電高于4.2V或者小于2.8V】【鐵鋰高于3.65V或者低于2.3V】都屬于不正常范圍，（最理想的電壓是每個點疊加的電壓是一樣就代表電池一致性越好）

4. 充電插頭負極和放電負極接到C口，再把B口連線到電池總負極（C口與B口的線需要粗線焊接）再把確認排線連接無誤后的排線插頭插入保護板。【如兩個插頭的請對比插頭大小準確后再插入（先插帶黑線線頭）】

5. 最后檢查量電池的總電壓與經過保護板輸出后的電壓是否一樣，一樣即可安裝正確可正常工作。

注意事項：

（1）接線時需預防導電物體掉入照成電池短路包括錫線和烙鐵焊接時；做好日后使用時可能照成的短路隱患措施，使用過程中避免保護板被撞擊擠壓情況，并注意防水防潮。

（2）禁止P口做為充電負極使用，因為P口做為充電口使用時無法對電池過充保護；充電負僅可接到C口。
